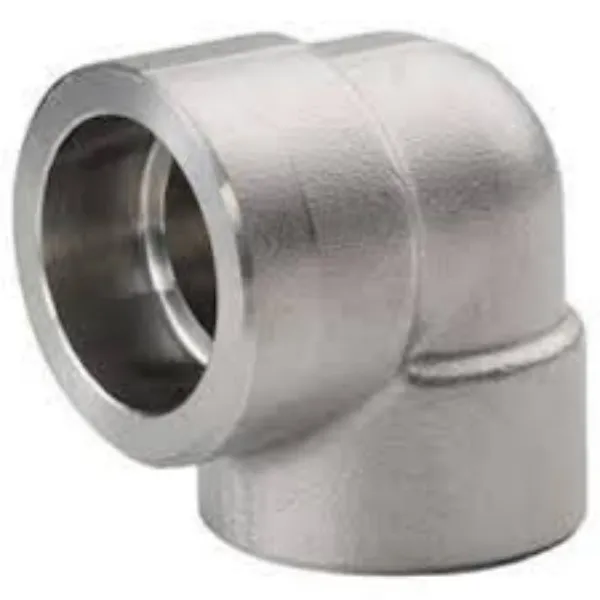

Kolanko do spawania gniazdowego
Kute kolano do spawania kielichowego ASME B16.11 jest dostępne w wersjach pod kątem 90 i 45 stopni, które służą do łączenia rury ASME z kształtkami lub zaworami za pomocą spawania z uszczelką pachwinową. Waga jest niewielka ze względu na niewielkie wymiary. I ma różnorodne funkcje, takie jak niezawodność, trwałość i precyzja wymiarowa. Istnieją 3 wartości ciśnienia, które odpowiadają klasie 3000, 6000 i 9000.
Kolano klasy 3000: do stosowania z rurą stalową Sch 80.
Kolano klasy 6000: do dopasowania do rury stalowej Sch 160.
Kolano klasy 9000: do łączenia z rurą stalową Sch XXS
Złączki do spawania gniazdowego to rodzina złączek do kucia pod wysokim ciśnieniem, które są używane wyłącznie w połączeniu z rurami ANSI i są dostępne w tym samym zakresie rozmiarów.
Chociaż istnieją pewne podobieństwa pomiędzy kształtami dwóch spoin, spoina kielichowa jest nadal uważana za inną niż spoina pachwinowa.
Specyfikacja złączek do spawania gniazdowego ASME B16.11
| Kształt | Złączki proste i redukcyjne |
| Zakres rozmiarów | 1/8" - 4" / DN6 - DN100 |
| Ocena ciśnienia | Klasa 3000 funtów, 6000 funtów, 9000 funtów |
| Standard | ASME B16.11, BS3799 |
| Stal węglowa | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Stal stopowa | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Stal nierdzewna | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Znakowanie i kontrola ocynkowanego kolanka spawanego
Pakiet złączek kolankowych do spawania gniazdowego
Zapakuj wszystkie kolanka SW do kartonów.
Naklej etykietę na wszystkie kartony.
Włóż kartony do drewnianego pudełka.
Zrób znak wysyłkowy na drewnianym pudełku.
Wymiary kolanka do spawania ASME B16.11
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| zdrowaśka | min | zdrowaśka | min | zdrowaśka | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Równa grubość wokół otworu kielichowego nie powinna być mniejsza od wartości średniej, grubość w obszarach częściowych może wynosić min. jeden.
2) Biorąc pod uwagę tolerancję średnicy zewnętrznej rury, średnice niektórych otworów kielichowych mogą być nieco większe niż podane w B16.11.
3) Jeżeli rozmiary rur łączących nie odpowiadają podanym w niniejszym katalogu, wymiary rur łączących należy podać w specyfikacji zakupu.
4) Gdy łączniki się redukują, rozmiary konstrukcji powinny być takie same, jak rozmiary prostych łączników, a BJD należy obrobić zgodnie z odpowiednimi końcami redukcyjnymi.
5) Kształtka może być również wykonana jako połączenie mieszane SW i THRD.
