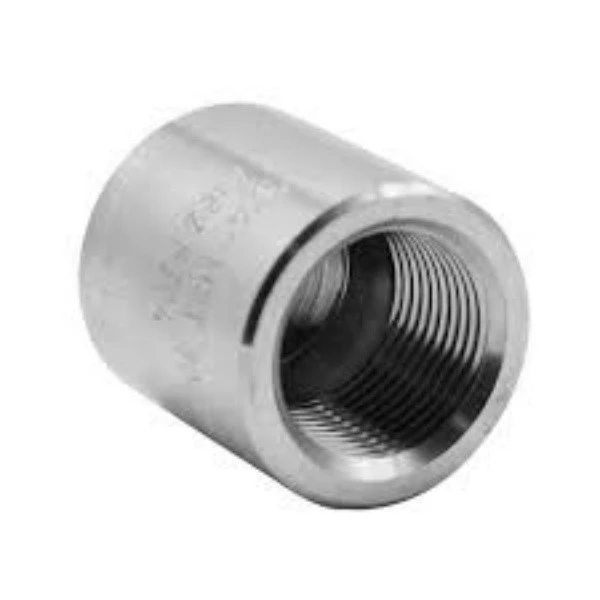

Gwintowana nasadka
Złączka gwintowana ANSI/ASME B16.11 przykręcana jest do końca rurociągu i pełni taką samą funkcję jak korki. Różnica dotyczy gwintu żeńskiego/męskiego oraz wagi i wymiarów. Kształtem przypomina zaślepkę, z tą różnicą, że zaślepkę można przesuwać i zdejmować, natomiast zaślepki rury nie można zdjąć.
Kute, gwintowane zaślepki końcowe są generalnie zgodne z materiałem ASTM A105 / A182 i wymiarami ASME / ANSI B16.11. Służą do zabezpieczania końców rur o różnych kształtach. W porównaniu z kolankiem gwintowanym, trójnikiem gwintowanym i łącznikiem gwintowanym, nie jest on zbytnio przywiązywany do swojej funkcji.
Nasza gwintowana nasadka ze stali węglowej i stali nierdzewnej jest szeroko stosowana w branżach jak poniżej. Ma dobrą odporność na korozję, rozciąganie i granicę plastyczności.
Bolier
Okrętownictwo
Przemysł elektryczny
Przemysł Chemiczny
Przemysł przetwórstwa gazu
Przemysł spożywczy
Przemysł energetyczny
Przemysł naftowy i gazowy
Zatyczki gwintowane
W przypadku kołpaka ASME B16.11 i korka gwintowanego mają one tę samą funkcję. Różnica polega na rodzaju gwintu, żeńskim i męskim. Do łączenia końca rury w gwincie zewnętrznym służy kołpak ANSI B16.11, natomiast korek dopasowuje się do końca rury w gwincie wewnętrznym.
Specyfikacja gwintowanych kołpaków do rur
| Rozmiar | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
| Ciśnienie | Klasa 3000, 6000, 3M, 6M |
| Norma | ASME B16.11, BS3799 |
| Tworzywo | Stal węglowa, stal stopowa, stal nierdzewna, stal duplex i super duplex. |
Wymiary złączki gwintowanej ASME B16.11
| Rozmiar nominalny | Od końca do końca | Średnica zewnętrzna | Ściana końcowa | Długość nici | |||||
| DN | Wskaźnik NPS | P | D | Gmin | L 5 min | L 2 min | |||
| 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
| 6 | 1/8 | 19 | - | 16 | 22 | 4.8 | - | 6.4 | 6.7 |
| 8 | 1/4 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
| 10 | 3/8 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
| 15 | 1/2 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
| 20 | 3/4 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
| 25 | 1 | 41 | 43 | 44 | 57 | 9.7 | 11..2 | 14.7 | 17.3 |
| 32 | 1-1/4 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17 | 18 |
| 40 | 1-1/2 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
| 50 | 2 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
| 65 | 2-1/2 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
| 80 | 3 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
| 100 | 4 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
Tabela ciężarów zaślepek gwintowanych ASME B16.11 w kg
| ROZMIAR NOMINALNY | WAGA | ||
| DN | Wskaźnik NPS | 3000 | 6000 |
| 6 | 1/8 | 0.03 | / |
| 8 | 1/4 | 0.05 | 0.11 |
| 10 | 3/8 | 0.07 | 0.17 |
| 15 | 1/2 | 0.14 | 0.29 |
| 20 | 3/4 | 0.24 | 0.42 |
| 25 | 1 | 0.41 | 0.76 |
| 32 | 1-1/4 | 0.71 | 0.96 |
| 40 | 1-1/2 | 0.88 | 1.42 |
| 50 | 2 | 1.25 | 2.24 |
| 65 | 2-1/2 | 2.29 | 3.80 |
| 80 | 3 | 3.29 | 5.43 |
| 100 | 4 | 5.65 | 9.26 |
